Кабель КСДК

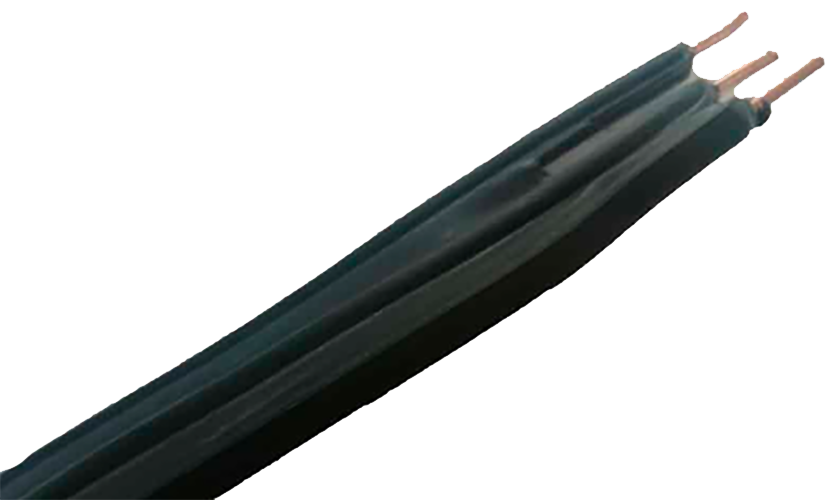

Соединительным кабелем в местах (точках) контроля применяется плоский трехжильный кабель 3х1,5 марки КСДК, изготавливаемый в заводских условиях согласно ТУ 3563-001-60949905-2010.

Токопроводящие жилы, расположенные параллельно в одной плоскости, заключены в общую изоляцию из теплостойкого полимерного материала. Цвет изоляции темно-серый или черный.

Одна из крайних жил имеет на поверхности изоляции отличительную риску. Кабель КСДК подключается к сигнальным проводникам трубопровода через концевые элементы трубопровода с выводными проводниками.

Коммутация жил кабеля КСДК с выводными проводниками-индикаторами осуществляется по схеме – жила со специальной риской на изоляции присоединяется к сигнальному проводнику, другая к транзитному, центральная является заземлением.
